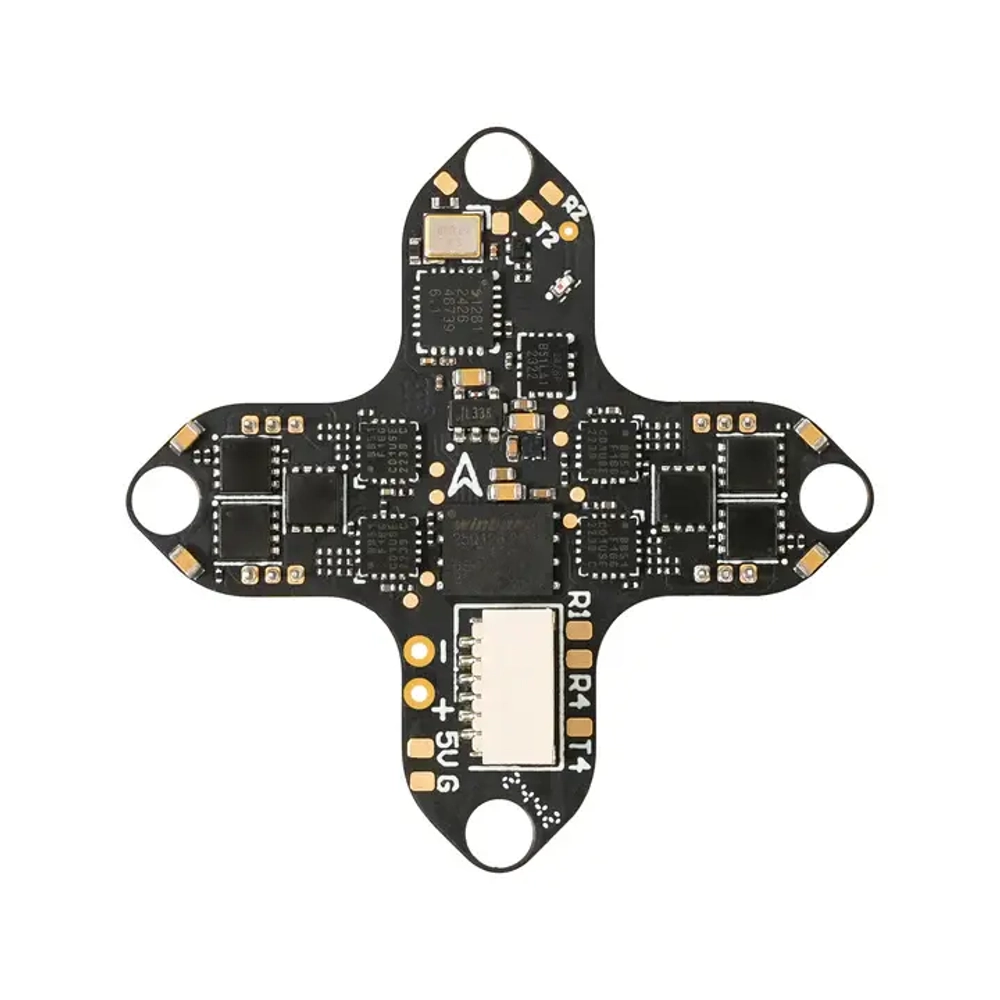

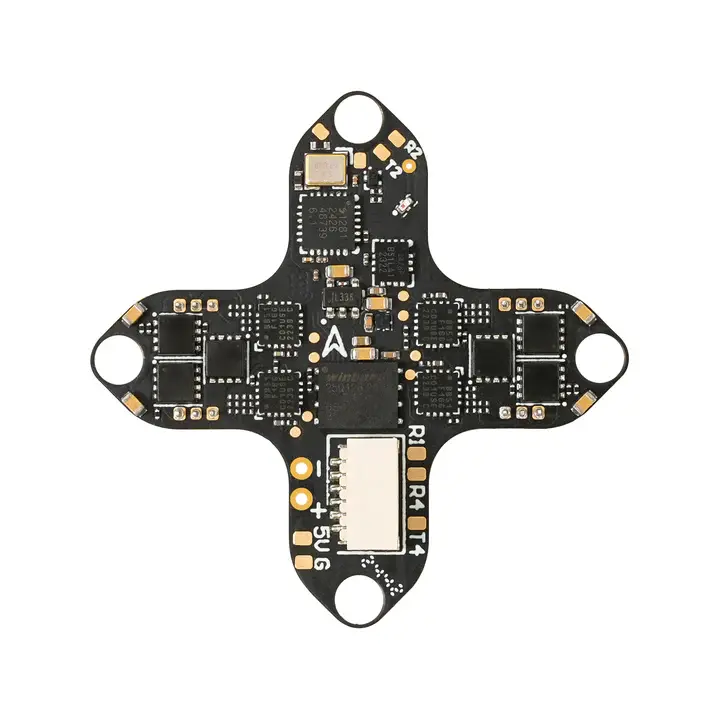

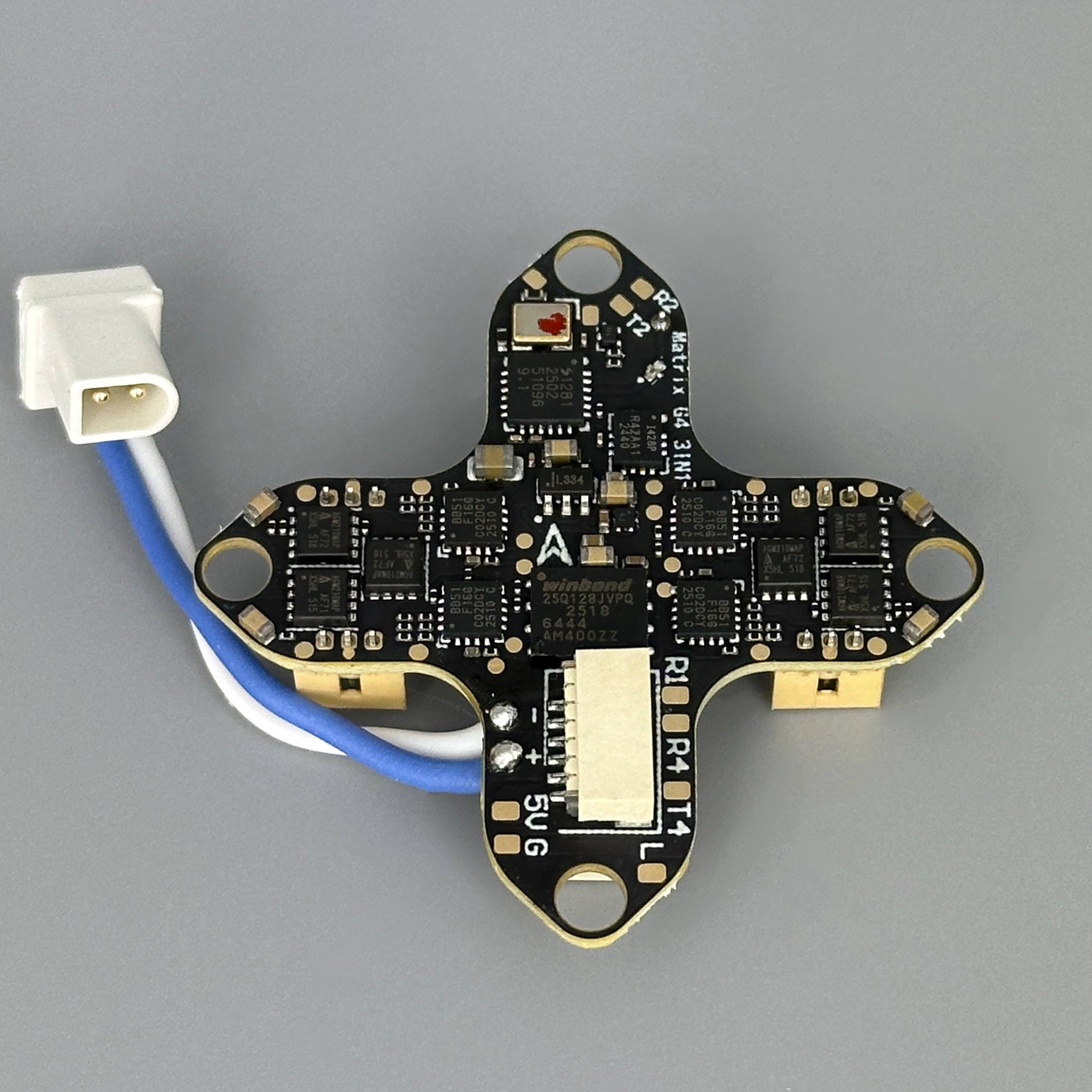

Полетный контроллер Betafpv Matrix 1S G4 3IN1 HD V1.0

Пункты списка

• Оптимизировано для 1S Whoops: разработано для повышения производительности с помощью цифровой системы передачи данных DJI O4.
• Интеграция «три в одном»: объединяет полетный контроллер, ESC и приемник ELRS 2.4G в компактном устройстве, ориентированном исключительно на высококачественный цифровой FPV за счет отказа от аналогового OSD.
• Стабильная передача видео высокой четкости: оснащен недавно разработанным BEC, обеспечивающим стабильную подачу питания для бесперебойной работы HD.
• Повышенная устойчивость к перегрузкам по току: поддерживает постоянный ток 12 А и пиковый ток 18 А для ESC, обеспечивая надежную работу в сложных полетах.
• Надежная точность: включает в себя независимую конструкцию LDO 3,3 В для подачи стабильного питания без помех непосредственно на инерциальный измерительный блок для точного управления.
• Простая настройка: оснащен удобными разъемами двигателя и цифровым портом SH1.0-6Pin HD для легкой и легкой установки и обслуживания без пайки.

Технические характеристики

ФК

• Микроконтроллер: STM32G473CEU6 (168 МГц)
• Гироскоп: ICM42688P
• Память черного ящика: 16 МБ
• Датчик: напряжение и ток
• БЭК: 5В/3А
• UART: UART 1 (только RX/SBUS), UART 2 (свободный), UART 3 (для RX), UART 4 ​​(свободный/HD MSP)
• ESC: 12А непрерывно
• RX: Последовательный ELRS 2,4 ГГц (V3.4.3)
• Прошивка FC: Betaflight_4.5.1_BETAFPVG473
• USB-порт: SH1.0-4Pin
• Порт цифрового видеопередатчика HD: SH1.0-6Pin

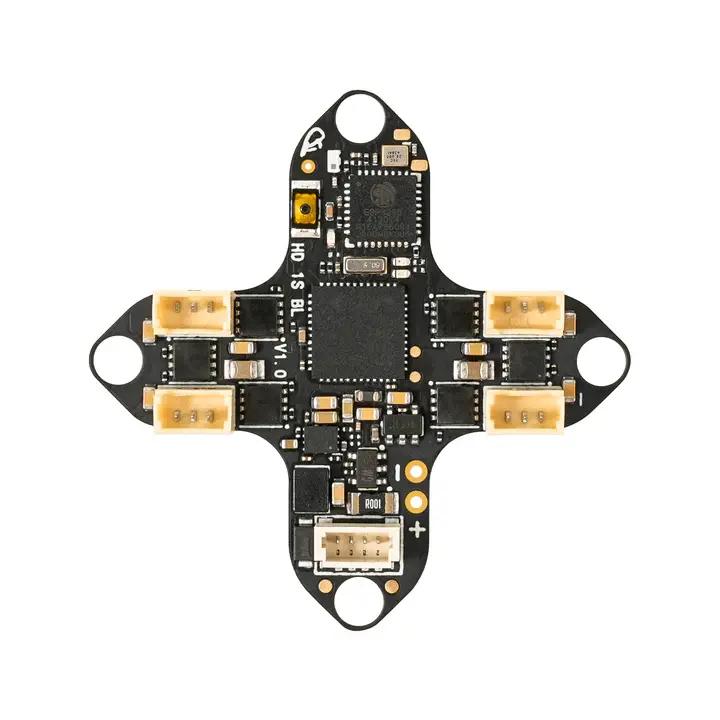

• Разъем двигателя: JST1.25-3Pin

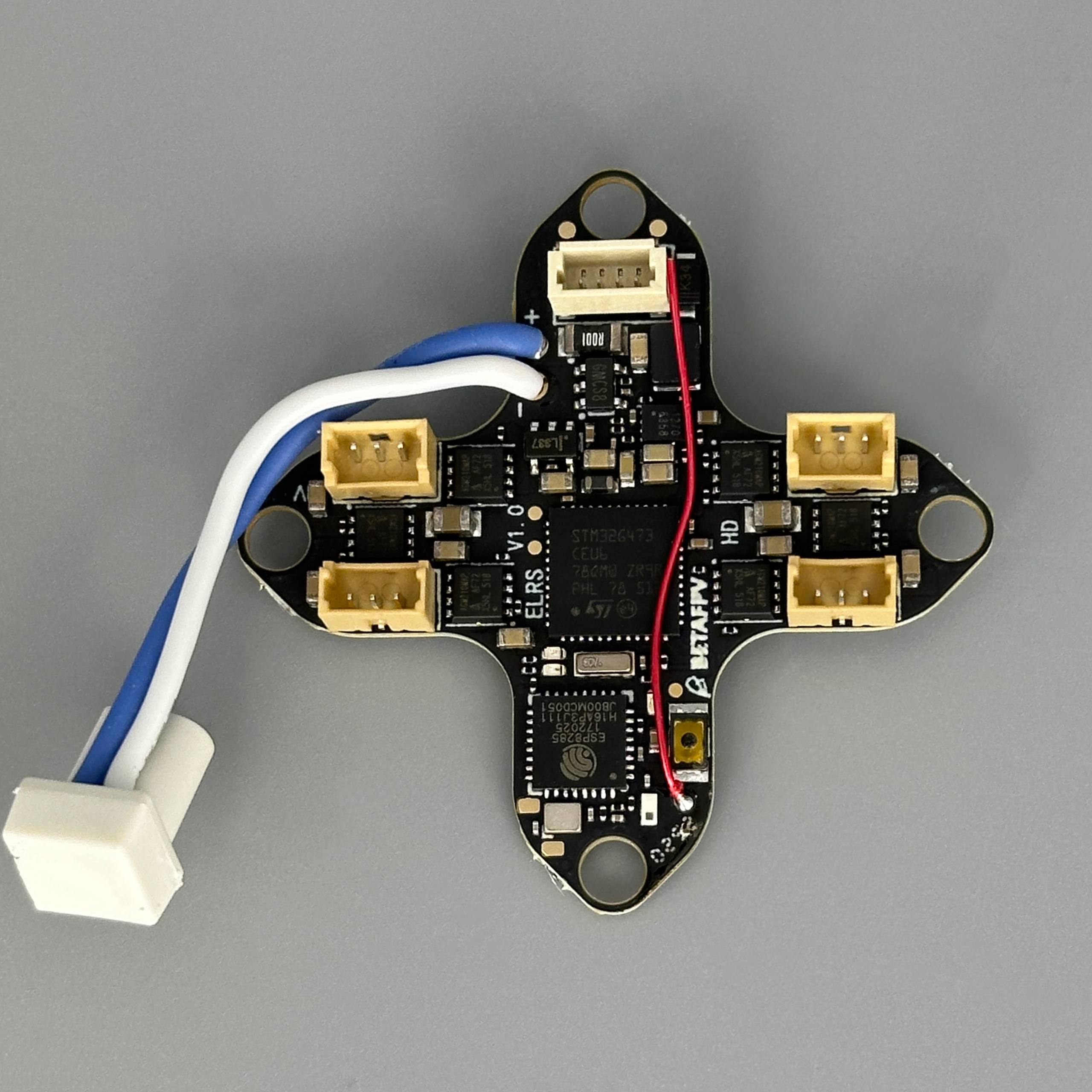

• Разъем аккумулятора: BT2.0
• Размер крепления: 25,5 мм x 25,5 мм

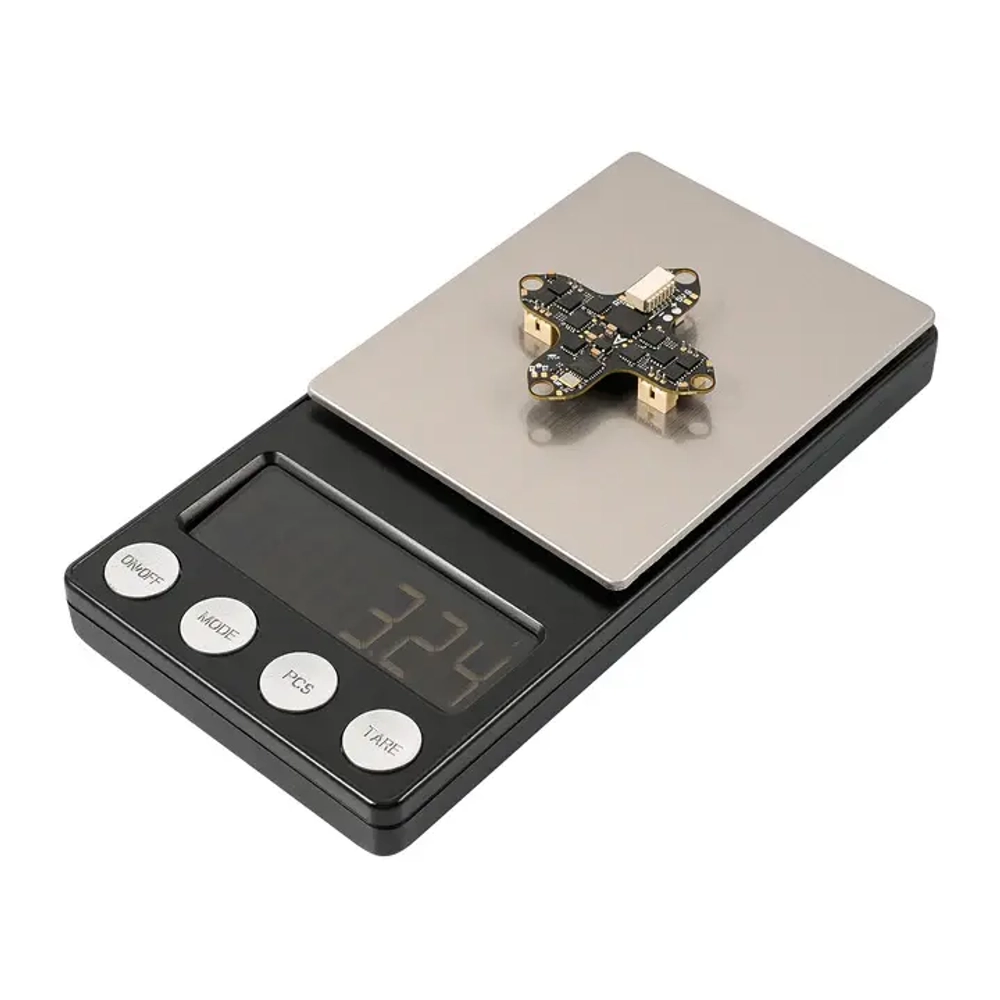

• Вес: 3,2±0,1 г (без разъема батареи), 4,2±0,1 г (с разъемом батареи)

Улучшенный непрерывный ESC 12A

Передача изображения HD добавляет вес 1S whoops, требуя более высокой мощности и более высокой токовой нагрузки ESC. Наши инженеры превзошли ожидания, предоставив надежный ESC с непрерывным выходом 12 А и пиковой мощностью 18 А на культовом контроллере полета "cross". Это обеспечивает оптимальное отношение тяги к весу, надежную производительность и беспроблемные полеты высокой четкости.

Индивидуальный источник питания для ИМУ

В отличие от традиционных конструкций с общим питанием, Matrix 1S ​​3IN1 HD FC оснащен независимым источником питания LDO 3,3 В, предназначенным исключительно для IMU. Это нововведение устраняет помехи, создавая более чистую и стабильную среду, которая повышает точность полета, улучшает чувствительность и снижает риск проблем с производительностью, обеспечивая непревзойденную стабильность во время каждого полета.

Простая настройка и обслуживание

Matrix 1S ​​3IN1 HD FC разработан для максимального увеличения времени полета за счет минимизации хлопот по настройке. Оснащенный удобными разъемами двигателя и цифровым портом SH1.0-6Pin HD, он обеспечивает полностью беспечный процесс установки и обслуживания. Теперь вы можете сосредоточиться на наслаждении полетами в высоком разрешении, а не на работе со сложными инструментами.

Последовательный ELRS 2.4G RX

Serial ELRS 2.4G RX использует последовательный протокол Crossfire (протокол CRSF) для связи между приемником и платой контроллера полета. Таким образом, Serial ELRS 2.4G RX поддерживает обновление до ELRS V3.0 без необходимости прошивки контроллера полета Betaflight. Введите статус привязки, включив/выключив питание три раза.

• Подключите и отключите контроллер полета три раза;
• Убедитесь, что светодиод RX быстро мигает дважды, что означает, что приемник находится в режиме привязки;
• Убедитесь, что модуль RF TX или радиопередатчик перешел в состояние привязки, которое посылает импульс привязки;
• Если на приемнике горит постоянный свет, он связан.

Serial ELRS 2.4G RX можно обновить через Wi-Fi или последовательный проход Betaflight. Вот способ обновления прошивки Serial ELRS 2.4G RX через проход.

• Подключите FC к компьютеру, подключитесь к ExpressLRS Configurator вместо Betaflight Configurator;
• Выберите цель «BETAFPV 2.4GHz AIO RX»;
• Прошивка с использованием опции B etaflight Passthrough в конфигураторе ExpressLRS.

Как прошить прошивку через Wi-Fi здесь.

Прошивка Bluejay ESC

Как использовать последовательные порты.

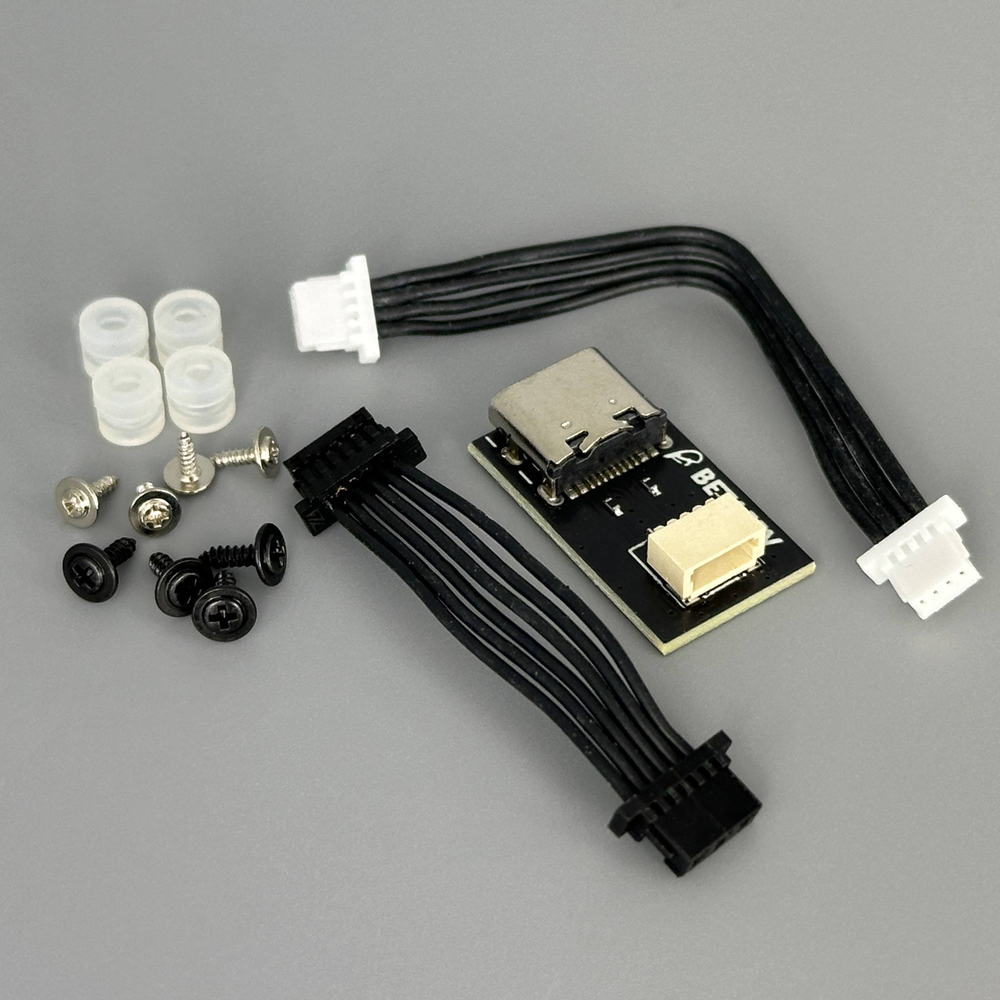

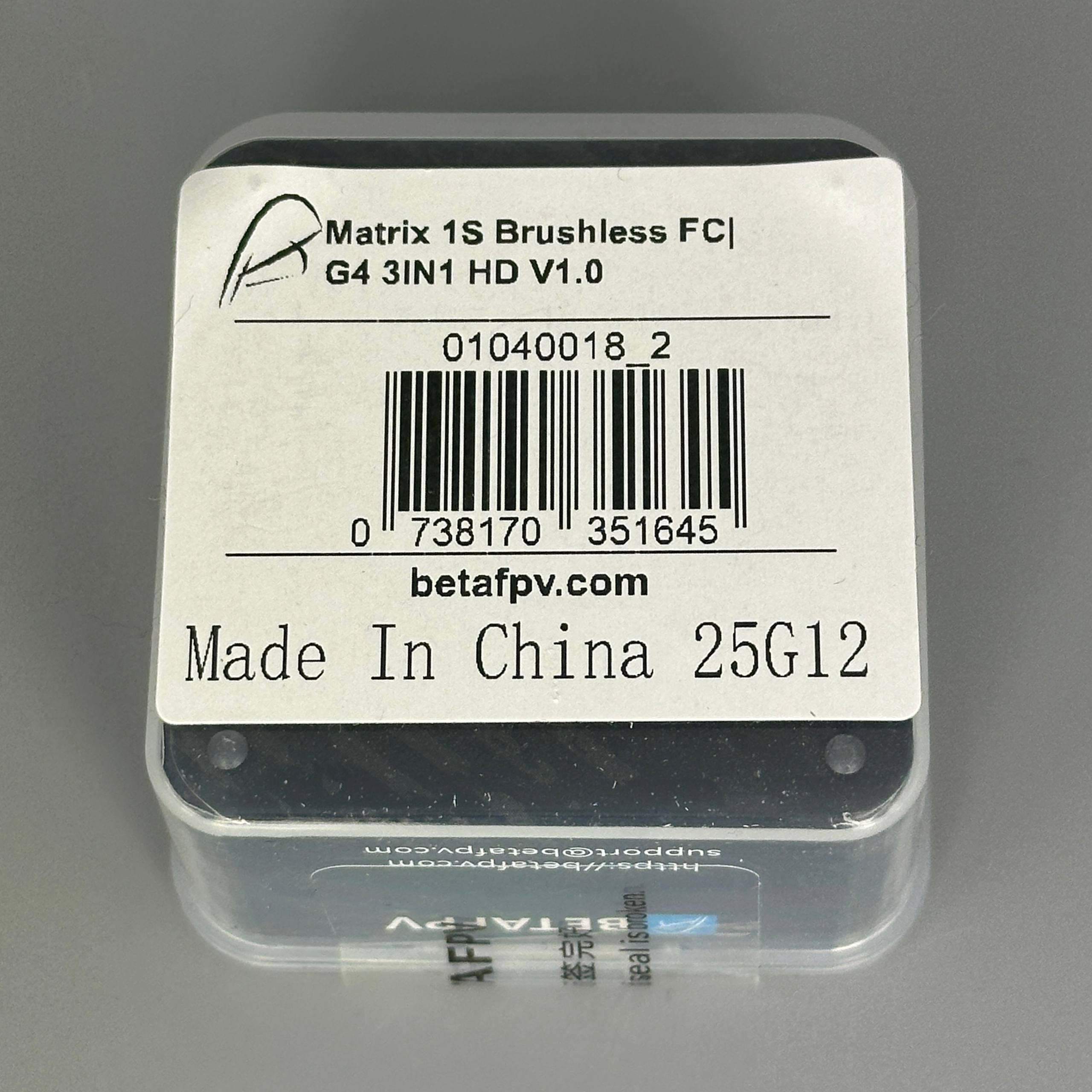

Упаковка

• 1 * Контроллер полета Matrix 1S ​​Brushless (3IN1 HD)
• 1 * Адаптер Type-C - SH1.0
• 1 * Кабель-адаптер SH1.0-4Pin
• 1 * Кабель-адаптер SH1.0-6Pin
• 4 * Саморезы M1.2*4
• 4 * Саморезы M1.4*5
• 4 * Амортизирующие шарики
